Ternyata Ini Dia Contoh Soal Dasar Kelistrikan Otomotif Kelas 10 Semester 2 yang Wajib Kamu Pelajari

Memahami dasar kelistrikan otomotif adalah keterampilan penting bagi siswa kelas 10 jurusan Teknik Kendaraan Ringan. Materi ini mencakup sistem kelistrikan bodi, penerangan, hingga pengapian yang menjadi fondasi perawatan kendaraan modern.

Mengerjakan contoh soal dasar kelistrikan otomotif kelas 10 semester 2 membantu siswa menguasai konsep seperti tegangan, arus, hambatan, serta komponen kelistrikan seperti relay, sekering, dan baterai. Berikut kami sajikan kumpulan soal pilihan ganda dan essay beserta kunci jawabannya.

Pengertian dan Komponen Dasar Kelistrikan Otomotif

Sebelum mengerjakan soal, penting memahami bahwa kelistrikan otomotif mempelajari aliran listrik yang digunakan untuk mengoperasikan berbagai sistem pada kendaraan. Komponen utamanya meliputi baterai, alternator, kabel, sekering, relay, dan saklar.

Baterai berfungsi sebagai sumber arus listrik utama saat mesin mati, sedangkan alternator mengisi ulang baterai saat mesin hidup. Kabel menghubungkan semua komponen, sementara sekering melindungi rangkaian dari arus berlebih.

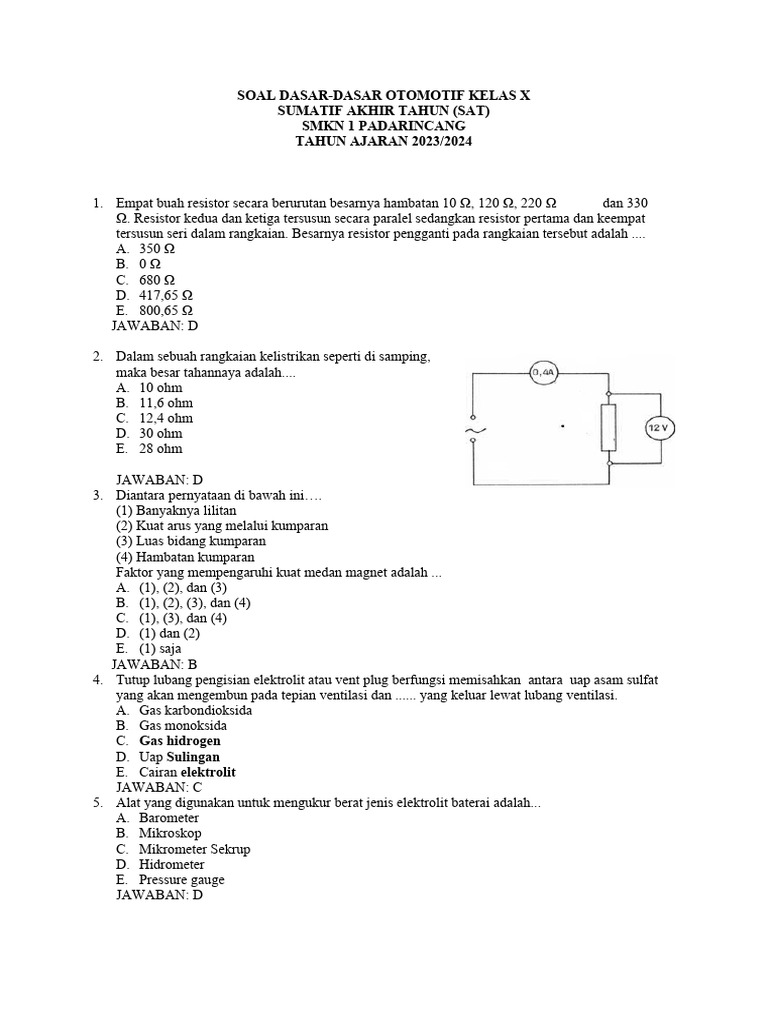

Soal Pilihan Ganda Komponen Kelistrikan

• Komponen yang berfungsi memutus dan menghubungkan arus listrik secara otomatis saat terjadi beban berlebih adalah… a) Relay b) Sekering c) Saklar d) Baterai. Kunci: b) Sekering.
• Alat yang digunakan untuk mengukur tegangan listrik pada rangkaian adalah… a) Amperemeter b) Ohmmeter c) Voltmeter d) Multimeter. Kunci: c) Voltmeter.
• Pada sistem kelistrikan bodi, komponen yang berfungsi mengubah energi listrik menjadi energi cahaya adalah… a) Motor listrik b) Bohlam c) Solenoid d) Kapasitor. Kunci: b) Bohlam.

Hukum Ohm dan Perhitungan Dasar

Hukum Ohm adalah dasar perhitungan dalam kelistrikan otomotif yang menyatakan hubungan antara tegangan (V), arus (I), dan hambatan (R). Rumusnya adalah V = I x R, yang berarti tegangan sama dengan arus dikali hambatan.

Dalam praktiknya, teknisi otomotif sering menghitung arus yang mengalir pada rangkaian lampu atau motor starter. Contohnya, jika sebuah lampu memiliki hambatan 12 ohm dan tegangan 12 volt, maka arus yang mengalir adalah 1 ampere.

Soal Perhitungan Hukum Ohm

• Sebuah lampu memiliki hambatan 6 ohm dan dialiri arus 2 ampere. Berapakah tegangan yang dibutuhkan? a) 3 V b) 6 V c) 12 V d) 24 V. Kunci: c) 12 V (V = 6 x 2).
• Jika tegangan sistem 12 volt dan hambatan total rangkaian 4 ohm, maka arus yang mengalir adalah… a) 2 A b) 3 A c) 4 A d) 8 A. Kunci: b) 3 A (I = 12 / 4).
• Sebuah motor wiper memiliki hambatan 8 ohm dan dihubungkan ke baterai 12 volt. Berapa daya yang dikonsumsi? a) 12 W b) 18 W c) 24 W d) 36 W. Kunci: b) 18 W (P = V² / R = 144 / 8 = 18 W).

Sistem Penerangan dan Sinyal

Sistem penerangan pada kendaraan meliputi lampu kepala, lampu kota, lampu rem, lampu sein, dan lampu mundur. Setiap lampu memiliki rangkaian tersendiri yang dilindungi sekering dan dikendalikan saklar atau relay.

Lampu sein menggunakan flasher yang berfungsi membuat kedipan dengan memutus dan menghubungkan arus secara periodik. Sedangkan lampu rem menyala saat pedal rem ditekan, menggunakan saklar yang terhubung ke sistem hidrolik.

Soal Sistem Penerangan

• Komponen yang menyebabkan lampu sein berkedip adalah… a) Relay b) Flasher c) Sekering d) Saklar. Kunci: b) Flasher.
• Jika lampu kepala tidak menyala tetapi lampu kota normal, kemungkinan penyebabnya adalah… a) Baterai lemah b) Sekering lampu kepala putus c) Alternator rusak d) Relay lampu kota. Kunci: b) Sekering lampu kepala putus.
• Lampu rem akan menyala ketika… a) Mesin hidup b) Pedal rem ditekan c) Gigi mundur d) Lampu sein aktif. Kunci: b) Pedal rem ditekan.

Sistem Pengapian dan Starter

Sistem starter menggunakan motor listrik untuk memutar mesin pertama kali, yang membutuhkan arus besar dari baterai. Sistem pengapian konvensional menggunakan koil dan busi untuk menghasilkan percikan api pada ruang bakar.

Pada sistem pengapian elektronik (CDI), ada modul yang mengontrol timing percikan lebih presisi. Sedangkan pada sistem starter, ada solenoid yang berfungsi sebagai saklar utama yang menghubungkan arus besar dari baterai ke motor starter.

Soal Sistem Starter dan Pengapian

• Komponen yang menghubungkan baterai ke motor starter saat kunci kontak diputar adalah… a) Relay b) Solenoid c) Flasher d) Kondensor. Kunci: b) Solenoid.
• Fungsi koil pada sistem pengapian adalah… a) Menyimpan arus b) Menaikkan tegangan baterai menjadi ribuan volt c) Mengatur timing d) Memutus arus. Kunci: b) Menaikkan tegangan baterai menjadi ribuan volt.
• Pada sistem CDI, komponen yang menggantikan platina adalah… a) Modul CDI b) Kondensor c) Koil d) Busi. Kunci: a) Modul CDI.

Soal Essay dan Kunci Jawaban

Soal essay menguji pemahaman konsep dan kemampuan analisis siswa. Berikut beberapa contoh soal essay beserta jawabannya yang bisa dijadikan latihan.

1. Sebutkan tiga komponen utama dalam sistem kelistrikan otomotif beserta fungsinya! Jawaban: Baterai (sumber arus), alternator (pengisi baterai), dan sekering (pelindung rangkaian).
2. Jelaskan perbedaan antara rangkaian seri dan paralel pada lampu kendaraan! Jawaban: Rangkaian seri memiliki satu jalur sehingga jika satu lampu mati, semua mati; sedangkan paralel memiliki jalur terpisah sehingga lampu lain tetap menyala.
3. Mengapa sekering penting dalam sistem kelistrikan otomotif? Jawaban: Sekering melindungi komponen dari kerusakan akibat arus berlebih yang dapat menyebabkan kebakaran atau korsleting.
4. Hitung arus yang mengalir pada lampu dengan hambatan 24 ohm dan tegangan 12 volt! Jawaban: I = V / R = 12 / 24 = 0,5 ampere.
5. Apa fungsi relay pada sistem lampu kepala? Jawaban: Relay memungkinkan arus besar mengalir ke lampu tanpa melewati saklar, sehingga saklar tidak mudah panas dan awet.

Kesimpulan

Menguasai dasar kelistrikan otomotif sangat penting bagi siswa kelas 10 semester 2 karena menjadi prasyarat untuk materi lanjutan seperti sistem injeksi dan kelistrikan bodi modern. Latihan soal secara rutin membantu memperkuat pemahaman konsep dan keterampilan menghitung.

Dengan mengerjakan contoh soal di atas, siswa dapat mengukur kesiapan menghadapi ulangan harian atau ujian tengah semester. Terus berlatih dan pahami setiap komponen serta prinsip kerjanya agar lebih percaya diri.
